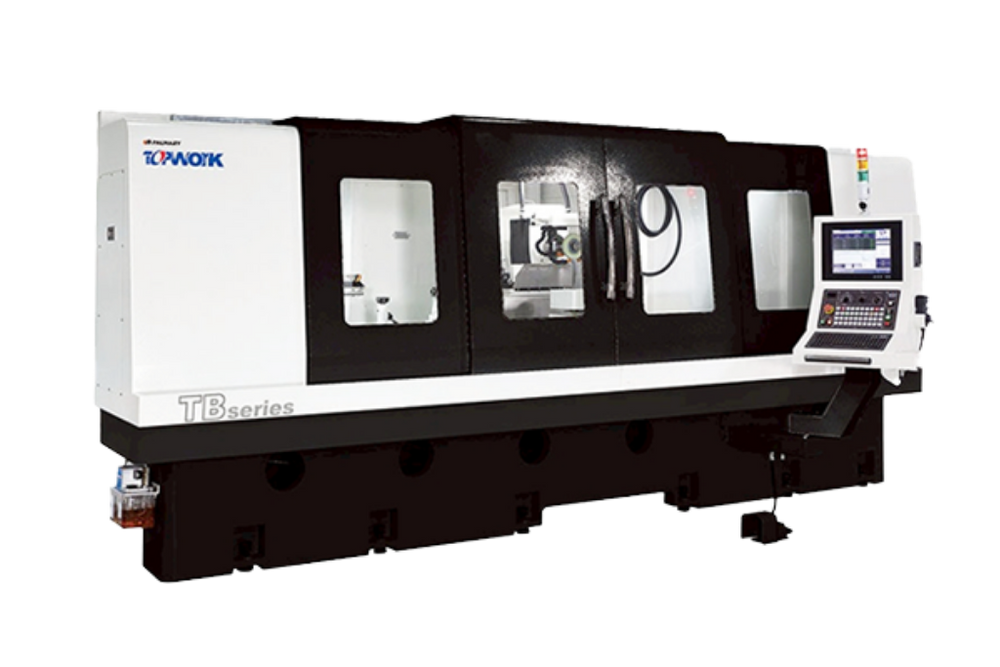

TOPWORK - TB Series

1
TOPWORK - TB Series
TOPWORK - TB Series
Specification TB-415 TB-515 TB-615 TB-420 TB-520 TB-620
Axis Travel
X-axis 1500 mm 1500 mm 1500 mm 2000 mm 2000 mm 2000 mm
Y-axis 250 mm 250 mm 250 mm 250 mm 250 mm 250 mm
Z-axis 200 mm 200 mm 200 mm 200 mm 200 mm 200 mm
A-axis 360° 360° 360° 360° 360° 360°
B-axis 0°–90° 0°–90° 0°–90° 0°–90° 0°–90° 0°–90°
C-axis ±30° ±30° ±30° ±30° ±30° ±30°
Distance Between Center and Table 190 mm 190 mm 190 mm 190 mm 190 mm 190 mm
Distance Between Centers 1500 mm 1500 mm 1500 mm 2000 mm 2000 mm 2000 mm
Motor
X-axis 2.2 kW 2.2 kW 2.2 kW 2.2 kW 2.2 kW 2.2 kW
Y-axis 1.0 kW 1.0 kW 1.0 kW 1.0 kW 1.0 kW 1.0 kW
Z-axis 1.5 kW 1.5 kW 1.5 kW 1.5 kW 1.5 kW 1.5 kW
A-axis 3 kW 3 kW 3 kW 3 kW 3 kW 3 kW
B-axis N/A 1.5 kW 1.5 kW N/A 1.5 kW 1.5 kW
C-axis N/A N/A 1.0 kW N/A N/A 1.0 kW
Cooler Motor 0.375 kW (1/2 HP) 0.375 kW (1/2 HP) 0.375 kW (1/2 HP) 0.375 kW (1/2 HP) 0.375 kW (1/2 HP) 0.375 kW (1/2 HP)
Grinding Range
Diameter Ø20–Ø125 mm Ø20–Ø125 mm Ø20–Ø125 mm Ø20–Ø125 mm Ø20–Ø125 mm Ø20–Ø125 mm
Max. Weight 100 kg 100 kg 100 kg 100 kg 100 kg 100 kg
Grinding Spindle
Spindle Power 6.6 kW 6.6 kW 6.6 kW 6.6 kW 6.6 kW 6.6 kW
Rotational Speed 10000 rpm 10000 rpm 10000 rpm 10000 rpm 10000 rpm 10000 rpm
Grinding Wheel Diameter Max. Ø150 mm Max. Ø150 mm Max. Ø150 mm Ø150 mm Ø150 mm Ø150 mm
Workhead
Rotational Speed 100–400 rpm 100–400 rpm 100–400 rpm 100–400 rpm 100–400 rpm 100–400 rpm
Taper MT5 MT5 MT5 MT5 MT5 MT5
Tailstock
Travel of Spindle 50 mm 50 mm 50 mm 50 mm 50 mm 50 mm
Taper MT2 MT2 MT2 MT2 MT2 MT2
Controller
Controller MITSUBISHI CNC MITSUBISHI CNC MITSUBISHI CNC MITSUBISHI CNC MITSUBISHI CNC MITSUBISHI CNC
Machine Dimensions
Weight 7000 kg 7000 kg 7000 kg 7500 kg 7500 kg 7500 kg
Floor Space 5000 × 2250 × 2230 mm 5000 × 2250 × 2230 mm 5000 × 2250 × 2230 mm 6000 × 2250 × 2230 mm 6000 × 2250 × 2230 mm 6000 × 2250 × 2230 mm
