Vertical Turn Mill

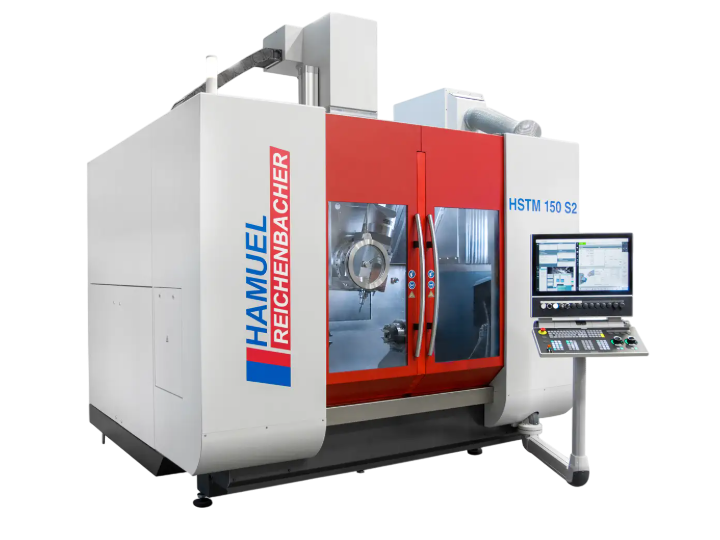

5 axis Turn-Mill machining center HSTM

1
5 axis Turn-Mill machining center HSTM
5 axis Turn-Mill machining center HSTM
Category Subcategory Value Unit
Machine dimensions Length x width x height 3,900 x 2,750 x 3,100 mm
Machine dimensions Weight 16 metric tons
Working area Travel (X x Y x Z) X 800 mm
Working area Travel (X x Y x Z) Y 450 mm
Working area Travel (X x Y x Z) Z 465 mm
Working area Tool change: Y total travel 1,115 mm
Milling spindle Speed range 16,000 rpm
Milling spindle Rated speed 4,200 rpm
Milling spindle Spindle power (S1) 28 kW
Milling spindle Spindle torque (S1) 63 Nm
Travel speeds X-axis 65 m/min
Travel speeds Y-axis 65 m/min
Travel speeds Z-axis 65 m/min
Travel speeds B-axis 100 rpm
Travel speeds A-axis 240 rpm
Travel speeds C-axis (option) 240 rpm
Positioning accuracy X-axis 0.004 / 0.0032 mm
Positioning accuracy Y-axis 0.004 / 0.0032 mm
Positioning accuracy Z-axis 0.004 / 0.0032 mm
Positioning accuracy B-axis 6 / 4 sec
Positioning accuracy A-axis 6 / 4 sec
Positioning accuracy C-axis (option) 6 / 4 sec
