phillips additive

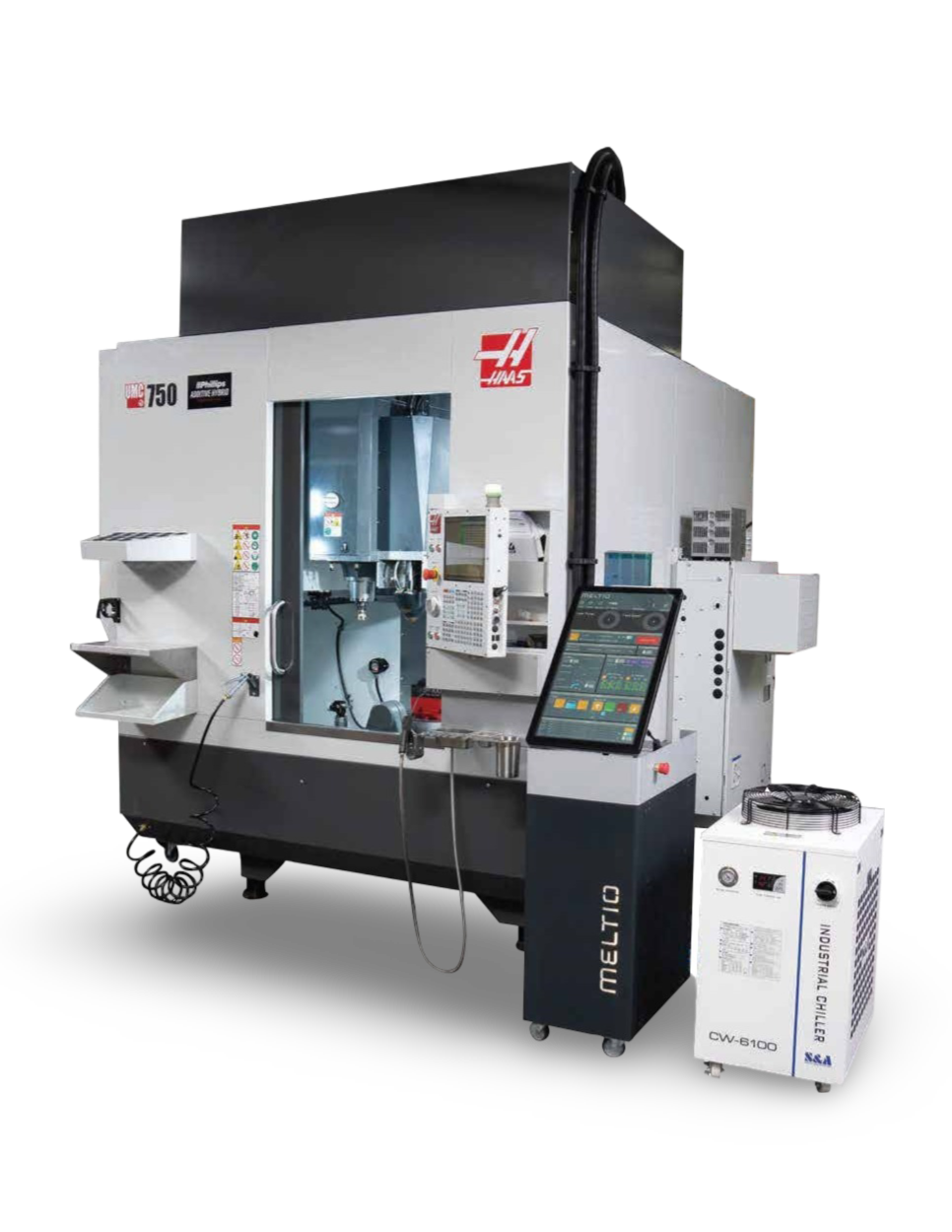

Phillips Hybrid

1
Phillips Hybrid
Phillips Hybrid Phillips Hybrid
VF Series VF-4 VF-5/40 VF-6/40
Dimensions (xyz) 50.0” x 20.0” x 25.0” 50.0” x 26.0” x 25.0” 64.0” x 32.0” x 30.0”
Length 52.0 in 54.0 in 64.0 in
Width 18.0 in 24.0 in 28.0 in
T-Slot Width 0.630 in 0.630 in 0.630 in
T-Slot Center Distance 3.15 in 3.15 in 4.92 in
Number of Std T-Slots 5 7 5
Max Weight on Table 3500 lb 4000 lb 4000 lb
UMC Series
B Axis - Tilt UMC-750 UMC-1000 UMC-1250
Dimensions (xyz) 30.0” x 20.0” x 20.0” 40.0” x 25.0” x 25.0” 50.0” x 30.0” x 28.0”
Travel 120° to 35° 120° to 35° 120° to 35°
Max Speed 50°/sec 50°/sec 50°/sec
Max Torque 2240 ft-lbf 2240 ft-lbf 2240 ft-lbf
Brake Torque 2000 ft-lbf 2000 ft-lbf 2000 ft-lbf
C Axis - Rotation UMC-750 UMC-1000 UMC-1250
Travel 360° 360° 360°
Max Speed 50°/sec 50°/sec 50°/sec
Max Torque 1854 ft-lbf 1854 ft-lbf 1854 ft-lbf
Max Part Swing 27.0 in 34.0 in 39.0 in
Brake Torque 900 ft-lbf 900 ft-lbf 900 ft-lbf
Platter UMC-750 UMC-1000 UMC-1250
Platter Diameter 19.70 in 25.00 in 30.00 in
Max Weight on Platter 660 lb 1000 lb 1000 lb
T-Slot Width 0.630 in 0.630 in 0.630 in
T-Slot Center Distance 2.48 in 4.92 in 4.92 in
Number of Std T-Slots 7 7 7
TM Series TM-1 TM-2 TM-3
Dimensions (xyz) 30.0” x 12.0” x 16.0” 40.0” x 16.0” x 16.0” 40.0” x 20.0” x 16.0”
Length 47.8 in 57.8 in 57.8 in
Width 10.5 in 10.5 in 14.5 in
T-Slot Width 0.630 in 0.630 in 0.630 in
T-Slot Center Distance 4.00 in 4.00 in 4.92 in
Number of Std T-Slots 3 3 3
Max Weight on Table 1000 lb 1000 lb 1000 lb
